Třípodlažní rodinný dům ve Střešovicích

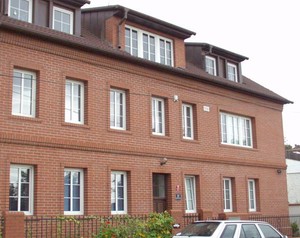

Třípodlažní rodinný dům, který fasádou z režného zdiva a kovaným plotem evokuje anglickou či severoevropskou architekturu. Ačkoli je umístěn v uliční řadové zástavbě, od ulice si uchovává odstup. Stojí na místě, kde stával dům podobné velikosti. Hned za domem začíná prudký svah zahrad, proto je část prvního podlaží zapuštěna v terénu. V domě jsou dvě bytové jednotky a ateliér s výstavní částí.

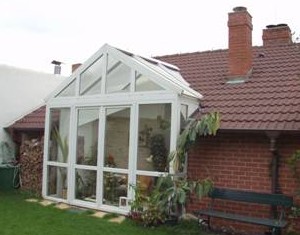

Směrem na jih, do zahrady, je zimní zahrada, která je propojená s obytnými místnostmi. Ateliér má okna orientovaná na sever, kvůli potřebě rozptýleného světla.
Konstrukční řešení
Obvodové zdivo je sendvičové. Vnitřní zdivo z dutinkových keramických tvárnic tl. 365 mm, tepelná izolace z minerální vaty tl. 100 mm s odvětranou vzduchovou mezerou tl. 6 až 10 mm, vnější zdivo tl. 115 mm z pálených lícových cihel.
Šikmá střecha s pálenou krytinou je zateplena minerální vatou tl. 150 mm. Podlaha na terénu, stropy nad vnějším prostředím i vnitřní stropy nad suterénem jsou izolovány pěnovým polystyrenem, tl. 70 mm a více.
Okna a konstrukce zimní zahrady jsou z plastu, prosklení je provedeno izolačním dvojsklem, se zlepšenými tepelně technickými vlastnostmi. Zimní zahrada na jižní straně domu je zastřešena dutinkovým polykarbonátem.
| Architekt: Arch. Oliva Nosková |
| Projekt: Resmo, s.r.o. |
| Auditor: Ing. Karel Mrázek, CSc., STÚ-e a.s. |
| Výstavba: 11/1997 - 11/1998 |
| Součinitel prostupu tepla u vybraných konstrukcí: | |
| Obvodové zdivo sendvičové | 0,29 W/m2.K |
| Vikýře v podkroví | 0,46 W/m2.K |
| Podlaha na terénu | 0,6 W/m2.K |
| Stropy nad venkovním prostředím | 0,3 W/m2.K |
| Stropy nad nevytápěným prostorem | 0,6 W/m2.K |
| Okna, zimní zahrada | 1,6 W/m2.K |
| Vytápěná plocha | 434 m2 |
| Obytná plocha | 277 m3 |
| Obestavěný prostor | 1641 m3 |
| Vytápěný prostor | 1142 m3 |
| Geometrická charakteristika An/Vn | 0,42 |
 |
 |
Vytápěcí systém, příprava teplé vody
Vytápění je ústřední, teplovodní, s ocelovými deskovými radiátory, které jsou osazeny termostatickými hlavicemi. Zdrojem tepla je kotel na zemní pln, s elektronickým zapalováním.
V ateliéru je dále elektrické podlahové vytápění. Pro příležitostné topení je v jedné z místností krb na dřevo.
TUV je připravována v zásobníku, ohříveném z plynového kotle.
Energetické parametry
| Tepelná ztráta dle projektu/auditu | 20,8 kW |
| z toho ztráta prostupem | 14,9 kW |
| z toho ztráta větráním | 5,9 kW |
| měrná spotřeba energie na vytápění | 69,1 kWh/m2.rok 4,42 MWh/200m3 |
| Celková tepelná charakteristika budovy qc | 0,40 W/m3K |
| Doporučená tepelná charakteristika budovy qcN (pro An/Vn = 0,46) | 0,41 W/m3K |
| Požadovaná tepelná charakteristika budovy qcN (pro An/Vn = 0,46) | 0,51 W/m3K |
| Roční potřeba energie na vytápění | ||
| dodáno plynovým kotlem | 36 300 kWh | 80 % |
| pasivní solární zisky | 8 000 kWh | 18 % |
| vnitřní zisky (domácnost) | 900 kWh | 2 % |
| CELKEM | 45 200 kWh | 100 % |
| Roční potřeba energie na přípravu TUV | ||
| CELKEM | 9 000 kWh | 100 % |
Zpracováno s podporou České energetické agentury.
